산업 현장에서 레벨 측정용으로 현재까지 사용하고 있는 모든 레이더 센서는 1 Point만 측정하기 때문에 사이로내에서 브릿지가 발생하는 경우 정확하게 레벨을 측정하는 것이 어렵습니다.

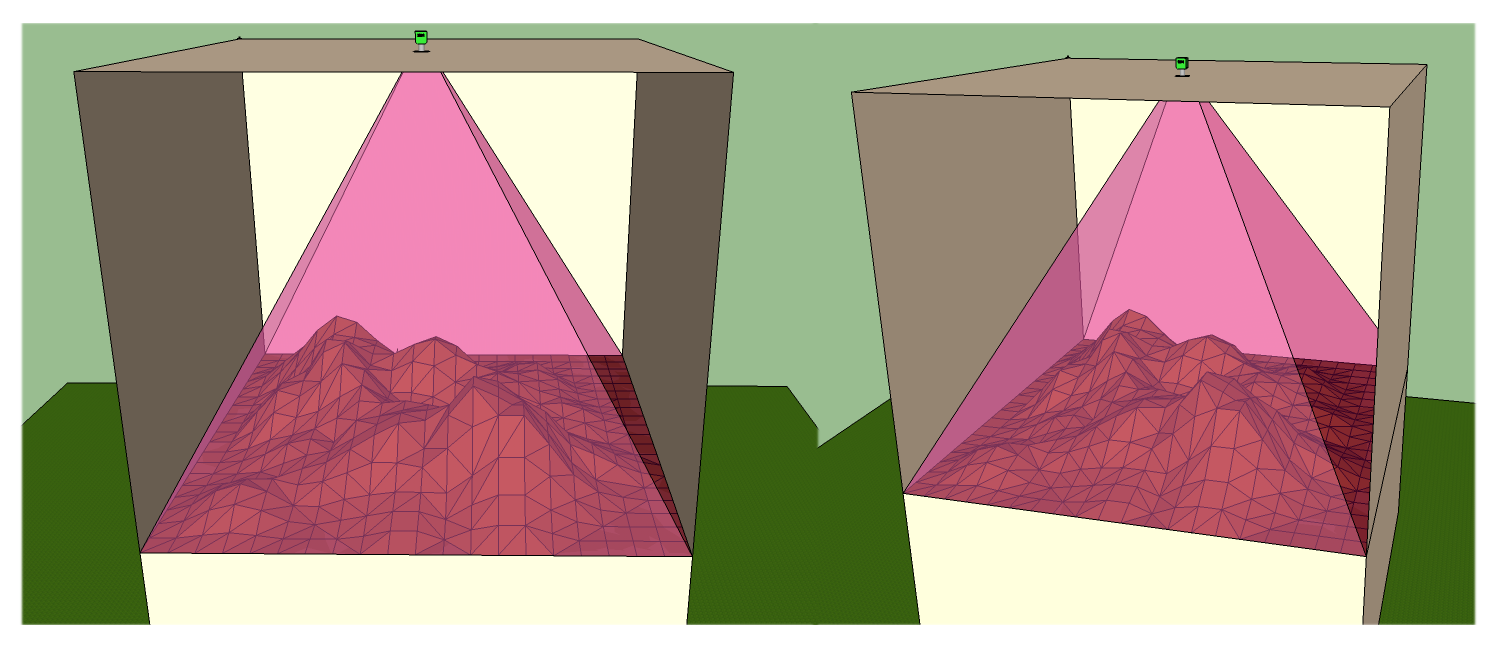

그러나 IBM 3D Radar Sensor는 최대 24개의 Polygon Data를 취득하여 레벨을 측정하기 때 문에 브릿지가 있거나, 매질 표면이 균일하지 않아도 레벨 측정의 정도가 뛰어납니다.
IBM 3D Radar Sensor는 먼지, 화염, 수증기에도 전혀 영향을 받지 않아 분진이 많은 분체 사이로에서 레벨을 측정하는 최상의 솔루션입니다.
파장대가 극히 짧은 밀리미터파를 사용하기 때문에 분진을 침투하여 측정하며, 전파렌즈에 오염물이 부착되어도 측정에는 아무런 문제가 없습니다.
주요 특징
| Mapping Point가 많음(최대 24개의 Polygon Data 취득) |
| 센서의 오염물 부착 Self Cleaning |
| 분진/수증기에 영향을 받지 않고 측정 |
| 유지 관리가 쉬움 |
사양
| 모델 | IBM-3DR-40 | IBM-3DR-40-N | 3DS-50M |
|---|---|---|---|
| 측정거리 | 0.5 ~ 40m | 0.5 ~ 40m | 0.5 ~ 50m |
| 폭 | 3m 이상 | ||
| 3D 영상 | Yes | No | Yes |
| Accuracy | +/- 3% | ||
| Scan Range | 90도 | ||
| 응답속도 | 90sec | ||
| 동작온도 | -20 ~ 80 ℃ | ||
| Output | 4 ~ 20mA | ||
| 전압 | 24V DC | ||
| 압력 | 7 bar | ||
| 보호등급 | IP 65 | ||
| 재질 | Controller Housing : ABS / Antenna : Aluminum / Shaft : Aluminum / Tilter : SUS304 | ||
| Cable Entry | #20 Conduit, PF 1/2 | ||

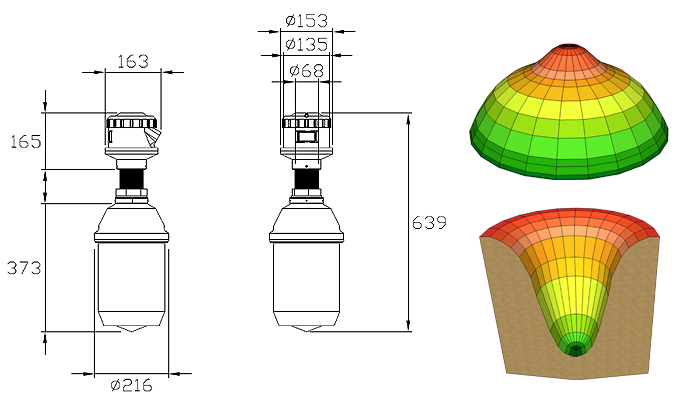

센서 외형도
